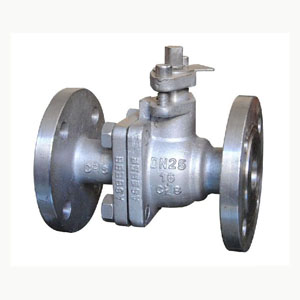

不锈钢日标球阀

不锈钢日标球阀
 详细信息：

不锈钢日标球阀概述

不锈钢日标球阀主要用于截断或接通介质，也可用于流体的调节与控制。广泛用于石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。
设计与制造按ANSI B16.34，JIS 2071
结构长度按JIS B2002
法兰连接尺寸按JIS B2212，2214
检验按JIS B2003

不锈钢日标球阀试验压力

试验项目 壳体试验 密封试验 上密封试验 气密封试验
介质 水 气
单位 MPa MPa MPa MPa
公称压力 10K 2.4 1.5 1.5
20K 5.8 4.0 4.0

不锈钢日标球阀主要连接尺寸

型号 规格(mm) 尺寸 (mm)
inch DN L D D1 D2 b z-Φd H D0
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K 1/2″ 15 140 95 70 52 14 4-Φ15 72
3/4″ 20 152 100 75 58 16 4-Φ15 75 130
1″ 25 165 125 90 70 16 4-Φ19 85 150
11/4″ 32 178 135 100 80 18 4-Φ19 95 190
11/2″ 40 190 140 105 85 18 4-Φ19 110 230
2″ 50 216 155 120 100 22 8-Φ19 120 240
21/2″ 65 241 175 140 120 24 4-Φ19 150 280
3″ 80 283 200 160 135 26 8-Φ23 165 310
4″ 100 305 225 185 160 28 8-Φ23 190 330
5″ 125 381 270 225 195 30 8-Φ25 240 600
6″ 150 403 305 260 230 32 12-Φ25 270 800
8″ 200 502 350 305 275 34 12-Φ25 315 1000
10″ 250 568 430 380 345 34 12-Φ27 380 1200
